Langkah Servis Monitor LG Flatron775FT

Langkah Servis Monitor LG Flatron775FTCara Servis Monitor LG Flatron775FT Layar Bagian AtasBergaris dan MenggulungServisan yang sama datanglagi.Kali ini Monitor LGFlatron 775FT juga tapirusaknya Layar Bagian AtasBergaris dan Menggulung.Kira - kira apanya ya.....?Berikut Cara Servis MonitorLG Flatron 775FT Layar BagianAtas Bergaris danMenggulung :Cara Servis Monitor LG Flatron775FT Mati dengan LampuPower Blink :1. Bongkar monitornya denganmembuka 4 sekrup yang adadi tutup casing monitor.2. Buka landasan BoardMonitor yang terbuat daribesi.3. Kerusakan Monitor LGFlatron 775FT Layar BagianAtas Bergaris dan Menggulungini disebabkan oleh rngkainvertikal yang mengalamigangguan. Kemudian sayacoba cek semua rangkainvertikalnya ternyata OK-OKsaja. saya...

Read more »

Contoh menu factory setting tv warna digital

Contoh menu factory setting tv warna digital 1. TV merek Cina (FUJITEC, AKIRA,,BOOMBA, KCL, MITOCHIBA, BAZZOKA da lain -lain)yang menggunakan IC Program Type LC8632xxx SeriesMasuk:Cara IPada saat TV "ON" Tekan "MENU" di Remot dua kali -"RECALL (Q.VIEW)" – "MUTE"Cara IITekan "VOL" (-) di TV sampai "00". Tekan "RECCAL" di Remote sekali. Tekan dan tahan "VOL (-) di TV dengan tekan kembali "ECALL" di Remote ulangi untuk masuk ke menu selanjutnya dan akhirnya keluarCara IIITekan Tombol dilubang pada Remote atau buka box remotnya dan cari TOMBOL SWITCH yang tidak terpakai dan SWITCH kan (untuk mesin KIT CINA seperti HUIJIA, TANAKA, WANSONIC,MD, dan yang sejenis nya)2. AKIRA:Masuk:Pada saat TV menyala,tekan "AV" di Remote. Lalu tekan "MENU","Q-VIEW"...

Read more »

Code Type Persamaan flyback

Code Type Persamaan flyback 154-064P154-177BFCK-14B047C _ 180v _ B+ _ Gnd _ 16v _ 24v _ 40v _ Abl _ Heater _ AfcF 0101KM-SAF 0141 PE-MC _ B+ _ Gnd _ 24v _ 16v _ Afc _ 180v _ Gnd _ Heater _ AblK 148 TCC – 180v _ B+ – Gnd _ Afc _ 16v _ Abl _ Heater _ Nc _ NcFCG 2045 BLAfc – 16,5v _ Heater _ Boost-up _ B+83v _ Gnd _ Nc _ C _ Abl _ 175v _ 24vFSA 16012MDCF 2077ADCF 1577FSA 16012MC – B+ – Afc _ Boost-up _ 16,5 _ Abl _ 25v _ Gnd _ 185v _HeaterJF 0501-1206C _ B+ _ 180v _ 16v _ 25v _ Heater _ Gnd _ Abl _ Afc _ NcJF0601-19577 (polytron)C_B+_gnd_200v_nc_Ht_nc_abl_+12_-12FCK 14A006FCM 2015HEFCM 14A032C _ B+ _ Abl _ 24v _ Heater _ 16v _ 180v _ Gnd _ Nc _ AblFCM-20B061N (polytron)c_B+_gnd_185_nc_Ht_Nc_abl_+12_-12FUY-20C009 (akari)C_180_B+_gnd_nc_24_nc_abl_Ht_afcBSC...

Read more »

troble shooting tv sharp update

Kerusakan - kerusakan yang sering terjadi pada tv sharpsharp mati totalUntuk TV sharp 14" type 14q25mkII kerusakan mati total disebabkan oleh bagian power supply yang tidak menghasilkan tegangan. Dengan ciri-ciri tegangan tidak ada sama sekali, sikring tidak putus dan STR masih bagus. Power supply untuk TV sharp jenis ini menggunakan regulator STR G5653.Kalau menemukan kasus seperti ini untuk TV sharp type diatas tadi bisa mencoba dengan mengganti Resistor di R707. Nilai resitornya adalah 470 K. Resistor ini berfungsi sebagai pembatas arus untuk menyuplai ke triger STR G5653. Resistor ini rusak ditandai dengan nilai hambatan menjadi sangat tinggi sehingga tidak ada arus untuk triger STR. Dengan mengganti resitor ini tegangan atau arus ke triger STR kembali normalsharp protectUntuk service...

Read more »

CARA KERJA REMOT CONTROL TV WARNA

CARA KERJA REMOT CONTROL TV WARNARemote kontrol merupakanalat yang sangat bermanfaatbagi peralatan elektronikaterutama pesawat televisi.Bagaimana jadinya seandainyaalat tersebut rusak,tentu kitaakan kerepotan dalammemindah salurantelevisi .Memang sih remotekontrol bikin kita malasberanjak dari tempat duduktapi memang itulah kegunaanremote yang memanjakanpenggunanya.Remote kontrol terdiri atasosilator yang dihasilkan olehkristal (umumnya bernilai 455khz tapi ada beberapa yangbernilai lain) kemudiandikuatkan oleh sebuahtransistor yang selanjutnyadipancarkan oleh lampu ledinfra merah.Cahaya yang dipancarkan olehled tidak dapat dilihat olehmata kita.Selanjutnya cahayainframerah diterima olehsensor penerima dipesawattelevisi kemudian diolah olehic...

Read more »

TIPS CARA TEST ELECTROLIT CONDENSATOR (ELCO)

TIPS CARA TEST ELECTROLIT CONDENSATOR (ELCO)Dimulai dengan kisah seorang temanHobi saya adalah berat sama dengandaya tinggi sistem audio(Sound system), padasementara itu daya perakitanpenguat andalannya, iamenggunakan 4 biji elcomasing-masing berukuran20.000uF/50V. Ketika dipasangok-ok saja, saat diuji, diaterkejut sama sekali karenaThe berukuran jumbo elcosuara yang dihasilkan kelases radio ....!?!?!?Mulai dari sopir sampaidengan output tipe transistor dahdioprek ini, tidak adaaneh. Hanya elco dandioda yang belum tersentuh,akhirnya menyentuh juga. Apayang tidak benar elconyasalah ...??? karena dioda dahgedhe baru dan lebih diganti.Akhirnya, dengan spekulasikelas tinggi, dibongkarelco adalah, bagaimanakejutan! ternyata2200uF/50V elco ukuran,...

Read more »

SISTEM DASAR POWER SUPPLY AC MATIC TRANSISTOR

Tegangan AC220V yangmasuk melalui Line Filter yangterdiri dari C1, R2 dan T1.kemudian disearahkan dandifilter oleh rangkaian MainRectifier yang terdiri dari D1,D2, D3, D4, C2, C3, C4, C5 danEC1. Setelah melalui rectifierini, tegangan menjadi DC308V. D1 s/d D4 banyakdijumpai dalam bentuk Bridge READ MORE.....

Read more »

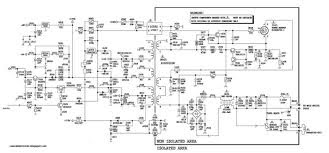

SISTEM DASAR POWER SUPPLY AC MATIC FET

Line filter dan Rectifier :terdiri dari R536, C532 danM502. Kemudian disearahkandan difilter oleh rangkaianMain Rectifier yang terdiridari D519, C527, C528, C529,C530 dan C525 (220uF/400)untuk membuat tegangan B+308V. READ MORE.....

Read more »

DASAR DASAR STANBY TV WARNA

DASAR DASAR STANBY TV WARNA Pin IC jungle/chroma/osilator. Umumnya, pada ICjenis baru (misalnya AN5606,TDA836xx, dll) dilengkapidengan pin proteksi EHT, padapin ini umumnya berjenis LowState, yaitu berlogika Low (0volt atau beberapa volt sajaketika normal). Jika terdeteksitegangan yang melebihiambang tegangan proteksi,maka IC segera mematikanosilator horisontal. READ MORE.....

Read more »

TIPS CARA AMAN TES POWER SUPPLY TV

TIPS CARA AMAN TES POWER SUPPLY TVMeningkatkan sirkuit /ac-matic/smps bagianelektronikgampang-gampang sulit. Denganreboisasi resmi sikap alaPengujian hutan atau posisikomponen satu per satudengan njelimetnya.Setelahsemua diinstal komponendan belum datang kinclong2waktu untuk menguji /tenda. Dag-dig-digali,jantung berdebar, dapatApakah tidak .... atau bahkanapi ....???Ini adalah (pertama sekarang kadang-kadangjuga masih benar-benar). Mari amandan bukan kecemasan, beberaparekan telah menyarankan bahwamenggunakan tegangan 110V.Metode ini juga merupakanmengurangi kecemasan.Efektif jenis AC-matictertentu, tetapi ada beberapaTipe skema di SMP110V dapat diuji denganbekerja dengan baik, namunsaat diuji dengan 220Kebakaraaaan hidup!,wah, jika ini terusNIH...

Read more »

TEORI DASAR RANGKAIAN HORISONTAL OUTPUT

1. transistor output2. flyback3. heat zink/pendingin4. trafo matching5. elco6. transistor oscilatorOutput power supply padapesawat televisi seringditemukan untuk mensupplytegangan-tegangan yangdipakai sebagian besar olehblok-blok televisi, misalnyapada sasis mesin china, outputpower supply terdiri dari B+(sekitar 90 s/d 140V),tegangan aux dan V_standby(v_aux, umumnya 12V),tegangan v_sound (16V),tegangan amplifier vertikal(24V), tegangan video output(180V). READ MORE....

Read more »

TEORI CHROMA DAN MATRIK TV BERWARNA

TEORI CHROMA DAN MATRIK TV BERWARNA Component Video, terdiridari beberapa sinyal yangterpisah, umumnya terdiri dari3 kabel. Jenis format inimerupakan yang terbaikkarena masing-masing sinyalbenar-benar terpisah. Padasistem TV umumnya terdiridari sinyal Y, sinyal R-Y(merah dikurangi Y) dan B-Y(biru dikurangi Y). READ MORE.....

Read more »

SINKRONISASI DAN OSCILATOR TV BERWARNA

SINKRONISASI DAN OSCILATOR TV BERWARNAVertikalBlok ini lebih sering disebutsebagai osilator jungle.Osilator adalah perangkat/blok yang berfungsi sebagaipembuat/generator pulsa ataufrekuensi dengan frekuensitertentu. READ MORE.....

Read more »

DASAR DASAR AV SWITCH BERWARNA

Fungsi lain dari peralatan televisi mungkindigunakan untuk menampilkanaudio dan video dari sumberluar, seperti DVD, VCD, dll.Untuk mendukung fungsiadalah swith diperlukanberalih sumber inputsinyal sering disebutswith AV.Banyak ICswith ke digitalberfungsi sebagai swithseperti penggunaansaklar mekanis tidakefektif.IC-IC, antara lain, icswith CMOS (misalnya 4052,4053, 4066 dll) dan IC yang spesifikAV swith sebagai LA7016,M52797SP-LA7222, dan lain-lainlain. Bagaimana mengontrol /perjalanan dengan swithnyategangan dikendalikan olehIC program dengan satu ataubeberapa bit data danModel baru seringditemukan denganData bus I2C.On-chipTDA8840/41/42/44 sudahada fasilitas swith AVInternal, masing-masingadalah untuk swith audio (mono)swith CVBS / S-video...

Read more »

Memahami Tuner TV berwarna

Memahami Tuner TV berwarnaFungsi utama tuner adalahuntuk menala frekuensi radiokemudian frekuensi yangtertala tersebut diubahmenjadi frekuensi baru yangdinamakan frekuensi IF.Frekuensi IF ini yang berisiinformasi-informasi/data-datayang dibawa oleh carier/frekuensi radio yangdipancarkan yang nantinyadiproses dan diurai menjadiinformasi-informasi yangterpisah (mudahnya, jika padaTV yaitu sinyal video dansinyal audio).Metode untuk menghasilkan IFumumnya menggunakanmetode mixing (pecampuran/heterodyning) dengan osilatorlokal, selisih penguranganatau penjumlahan antarafrekuensi lokal denganfrekuensi yang ditala tersebutdinamakan intermediatefrequency (IF) yang umumnyabesarnya jauh sekali di bawahdari 2 frekuensi yangdicampur tersebut.Besarnya frekuensi...

Read more »

Tips cara memaksimalkan kinerja windows xp

Tips cara memaksimalkan kinerja windows xpSISTEM (OS) Windows XPIni benar-benar menjengkelkan ketika Anda menggunakan komputer yang lemuot / lambat, bisa jadi karena spesifikasi komputer yang rendah atau mungkin karena kurangnya pengaturan yang sesuai.Pengaturan berikut, sihir bisatuh cepat Pentium III dan Pentium IV Pentium IV mendapatkan mempercepat sistem operasi adalah menggunakan WindowsXP. Ruang yang akan disentuh adalah:Sistem Konfigurasi System Properties1. System Properties adalah berisi informasi tentang nama dan organisasi pemilik. Anda dapat membukanya dengan klik kanan pada icon dan pilih MyKomputer Properties. Atau bisa juga dengan menekan tombol Start + Pause Break.Ada beberapa rahasia yang akan kita melemparkan sifat-sifat sistem...

Read more »

Bagian-bagian teori dasar TV hitam putih

Sebagai bagian dari televisi hitam putih dan fungsinya:1. ANTENNA: signyal menerima suara, gambar, warna / meledak, sinkronisasi dan pengosongan semua sinyal komposit / sinyal komposit. (Blanking = api, sinkronisasi = bersamaan) pada carier pembawa sinyal televisi sinyal / adalah 38,4 MHz audio dan video menjadi antara 33 MHz dan sinyal pembawa audio video 5,5 MHz.2. Oscilator: generator frekuensi tinggi dan kemudian dicampur dan diperkuat oleh mixer, mixer menggunakan FET transistor (transistor efek medan) untuk melawan medan magnet eksternal. Belakang = authomatic fine tuning.3. BPF (band pass filter): filter line, komponen tronsformator.4. JIKA AGC: resistensi frekuensi penyetabil IF-1. sedangkan bentuk RF AGC trimpot.5. SINCRONIZER: memiliki output pulsa vertikal dan horisontal. Vertikal...

Read more »
