Tuesday, January 31, 2012

Penyebab Kerusakan Remote control

Penyebab pertama adalah bukan remote controlnya yang rusak, tapi sensor di perangkat (TV/VCD/Compo dll). Pertanyaanya tentu bagaimana kita dapat menentukan yang rusak remotenya atau perangkat? bila ada perangkat/remote yang lain yang sejenis mungkin kita dapat mencobanya. Tapi bila tidak ada perangkat atau remote lain yang bisa digunakan untuk mencoba bagaimana? tenang…. ada sedikit tips. Remote control dapat dites berfungsi atau tidak dengan menggunakan radio AM/MW. Coba nyalakan radio pada gelombang MW/AM, kemudian pencet-pencet tombol di remote sambil di dekatkan ke radio tadi. apabila di radio terdengar bunyi “tut” saat tombol di pencet, berati tombol/remote kontrol berfungsi, berarti kerusakan terjadi pada perangkat bukan pada remotenya.Cara kedua adalah dengan mengarahkan remote ke sebuah kamera HP, bila remote dalam keadaan baik pada saat tombol ditekan tekan akan ada cahaya yang tertangkap oleh kamera HP

Penyebab kedua adalah baterai remote habis, apabila hasil pengujian menggunakan radio didapatkan diagnosa remote kontrol yang rusak,hal pertama yang harus dilakukan adalah,pastikan batre remote kontrol baik/belum habis. Banyak keluhan remote kontrol rusak hanya disebabkan karena batrenya yang habis. Untuk itu,sebelum dilakukan pembongkaran remote, ada baiknya batre diganti dengan yang baru.

Berbagai Penyebab Kerusakan RemotePenyebab ketiga adalah terminal baterai yang berkarat. ini bisa diakibatkan karena batere terlalu lama terpasang dan lembab/rusak sehingga mengakibatkan terminal batre berkarat. Bila ini terjadi, tentu arus dari batre tidak dapat menyuplai tegangan kerja ke komponen aktif remote control, dan remote tidak dapat bekerja.Penyebab paling sering adalah penggunaan batere yang murahan yang bisa menyebabkan karat biasanya batere jenis ini mengandung zat berbahaya Mercuri.

Penyebab keempat adalah papan PCB kotor atau lembab. Ini dapat dilihat hanya bila remote control sudah dibongkar. Hal yang dapat dilakukan adalah melakukan pembersihan papan PCB dari kotoran, bila terdapat kotoran yang menempel coba bersihkan PCB dengan thinner.

Penyebab kelima adalah karbon aus/tipis. Biasanya remote control, pada tombolnya dibagian bawah(sisi yang kontak dengan PCB) dilapisi karbon. apabila karbon ini habis/menipis maka tombol tidak bisa berfungsi. Apabila karbon sudah habis/tipis dapat diganti dengan lapisan almunium voil yang terdapat pada bungkus rokok. Atau dapat juga diganti dengan lapisan karbon yang baru(caranya dengan dilapisi karbon cair yang sudah beredar dipasaran.Karbon cair ini akan mengering setelah beberapa menit dilapiskan ke tombol)

Penyebab ke enam adalah led infra merah rusak. Apabila Led ini rusak, tentu data/perintah dari remote ini tidak dapat dipancarkan ke perangkat yang akan kita kontrol.

Penyebab ketujuh adalah komponen CF yang rusak. komponen ini adalah sebagai pembangkit frequensi pembawa data/perintah dari remote Control. Apabila komponen ini rusak, tentu tidak akan ada data yang bisa terkirim ke perangkat yang kita kontrol. komponen ini biasanya berbentuk kotak kadang berkaki 2 ada juga yang berkaki 3. komponen CF biasanya berwarna biru/hitam/kuning/orange.

Penyebab ke delapan adalah Casing remote yang pecah, sehingga tombol yang kita pencet tidak pas pada tombol di PCB. tentu ini akan menyebabkan tidak adanya data/perintah yang kita masukkan ke remote Control.

Penyebab ke sembilan adalah jalur PCB yang rusak. Ini akan mengakibatkan tidak berfungsinya remote kontrol. Hal yang dapat dilakukan adalah melakukan/penyambungan atau perbaikan jalur pada PCB.

Penyebab ke Sepuluh adalah kerusakan komponen aktif pada remote(transistor/IC) bila yang rusak cuma transistor mungkin bisa kita ganti dengan komponen sejenis dan se type yang ada di pasaran. Namun bila yang rusak adalah IC, biasanya sudah dapat diperbaiki rmonika

Penyebab ke sebelas adalah rusaknya komponen pasif (resistor/condensator) kerusakan jenis ini jarang sekali terjadi pada remote Control.

Demikian sekilas tentang remote Control, untuk postingan depan saya akan coba mengulas tentang bagaimana cara membuat alat untuk menguji baik tidaknya sebuah remote :tv . Ok semoga bermanfaat


Monday, January 30, 2012

Membuat Rangkaian Tester Remote .

Menepati janji saya pada postingan terdahulu tentang penyebab kerusakan pada remote, pada postingan kali ini saya akan menulis tentang bagaimana cara untuk membuat rangkaian penguji remote / remote tester. Trik ini pasti sudah tidak asing lagi untuk rekan rekan teknisi yang sudah berpengalaman jadi untuk rekan teknisi langsung lewat aja ya hehehe….

Untuk anda yang masih awam di dunia persilatan service TV ketika menemukan permasalahan pada remote TV, pasti anda akan langsung merasa jengkel , anda mungkin akan langsung beranalisa “wah pasti baterainya habis” lalu bagaimana bila setelah anda mengganti baterai kerusakan belum terpecahkan, apakah kerusakan ada pada TV nya, sebentar jangan dulu berasumsi yang terburuk.

Berikut saya uraikan tips dan triknya supaya anda tidak diakali oleh tukang tukang service yang tidak bertanggung jawab.

Sebenarnya untuk menguji remote itu sendiri terdapat beberapa cara yang lebih mudah, beberapa diantaranya yang saya ketahui yaitu :

* Dengan memanfaatkan radio AM, caranya coba nyalakan radio AM dan pada tuning frekuensi ditala pada kisaran 500 kHz, dan arahkan Infrared remote ke arah antena radio atau cukup didekatkan saja. Bila pada saat tobol remote (tombol mana saja) ditekan terdengar bunyi nada / suara maka bisa dipastikan remote berfungsi dengan baik
* Cara kedua yaitu dengan memanfaatkan kamera HP, caranya coba arahkan led infra pada remote ke lensa kamera HP anda, Perhatikan LCD pada kamera HP anda pada saat tombol remote ditekan (tombol mana saja) bila ada kilatan cahaya berarti remote control masih berfungsi baik

Kenapa kedua trik tersebut diatas bisa berjalan, pada trik yang pertama yaitu menggunakan radio AM.Frekuensi yang dipancarkan pada led infra remote sebenarnya sama dengan jangkauan frekuensi pada radio AM yaitu dikisaran 455kHz, untuk membuktikan coba anda buka bagian dalam remote control akan terlihat satu komponen yang biasanya berwarna orange, komponen tersebut adalah kristal yang berfungsi sebagai osilator untuk memancarkan sinyal dari led infra remote ( transmitter ) ke sensor penerima infra di chasis TV ( receiver ), bila kita perhatikan nilai yang tertera pada badan kristal tersebut spesifikasinya adalah 455kHz. Itulah sebabnya kenapa trik pertama bisa berjalan yaitu karena adanya kesesuaian frekuensi antara transmitter dan receiver ……bener ga ya nulisnya hehehe.

Untuk trik yang kedua saya pikir kebanyakan orang sudah tahu bahwa prinsip dasar kamera adalah dengan menangkap cahaya yang ada disekitar sensor, Apa yang dipancarkan oleh led infra remote bukanlah sinyal / gelombang seperti pada penala TV / antenna TV tetapi berbentuk cahaya.Oleh sebab itu maka kamera HP bisa jadi salah satu cara untuk menguji baik tidaknya sebuah remote.

Naaaahhh sekarang bagian untuk anda yang merasa Teknisi service, pasti rekan rekan pernah menemukan kasus kerusakan remote seperti ini bukan, bagi rekan yang memiliki HP yang dilengkapi kamera tentu tidak masalah tapi bagi rekan yang tidak memilikinya pasti mejadi satu masalah.

Bagaimana dengan radio AM, itupun kalau ada.Sedangkan kebanyakan radio saat ini sudah tidak dilengkapi dengan radio AM mungkin karena kualitas suaranya sendiri yang jelek sehingga tidak banyak peminatnya.

Berikut ini adalah rangkaian tester remote yang bisa dijadikan solusi dari permasalahan diatas



Berikut spesifikasi komponen yang dipasang

* IC regulator 7805 ( optional )
* Transistor BC558
* Sensor remote standar
* R1 = 10k ohm
* R2 = 1k ohm
* Lampu led



Cara kerja rangkaian sangat sederhana pada saat sensor remote menerima sinyal infra red, pada pin 1 sensor remote akan timbul tegangan yang kemudian dikuatkan oleh transistor PNP untuk selanjutnya menyalakan lampu led, untuk supply sendiri bisa menggunakan tegangan dari Batterai 9 volt lalu menggunakan IC 7805 atau bagi rekan yang ingin menggunakan baterai 1,5 volt x 3 pun rangkaian masih bisa berfungsi,,,fiuuuh penjelasannya saya pikir sidah cukup.Bagaimana sudah mengerti anak anak ,…..

Ok demikian posting kali ini, mohon maaf bila ada kesalahan dalam penjelasannya maklum sama sama belajar, semoga bisa menambah pengetahuan kita.


Sunday, January 29, 2012

Rangkaian Transistor Tester Sederhana

Rangkaian yang ditunjukkan dibawah ini merupakan rangkaian transistor tester sederhana. Pada beberapa avometer digital maupun analog sekarang ini kebanyakan sudah terdapat fitur ini, namun tidak ada salahnya kita bisa sedikit berkreasi.
Pada dasarnya rangkaian transistor tester ini merupakan sebuah penguat sederhana yang dilengkapi dengan feedback / umpan balik yang bisa menyebabkan lampu LED yang ditunjukkan pada gambar berkedip. Seberapa sering LED ini berkedip tergantung pada nilai osilatornya, dalam hal ini merupakan gabungan antara resistor 330Kohm dan kondensator / elco 10uF.



Rangkaian ini menggunakan supply 3volt yang terdiri dari 2 battery dan tentu saja bisa kita ganti dengan power supply kecil.
Cara kerjanya sendiri sangat sederhana, logikanya rangkaian ini hanya bekerja bila kedua transistor yang digunakan berjalan dengan baik. Oleh karenanya kita bisa memanfaatkan itu dengan cara menggunakan soket kecil buatan sendiri sebagai pengganti transistor sehingga bisa dibongkar pasang dengan mudah.



Tidak hanya berfungsi untuk mengetahui baik buruknya transistor, rangkaian ini juga bisa mendeteksi sebuah transistor apakh itu jenis NPN / PNP. Tinggal dilepas saja salah satu transistor dan pasang transistor yang hendak kita uji, bila lampu LED menyala maka kedua transistor berjalan dengan baik. Bagi rekan rekan teknisi yang tertarik untuk membuatnya saya juga menyertakan gambar sudah jadinya. Semoga artikel Transistor tester sederhana ini bermanfaat.


Friday, January 20, 2012

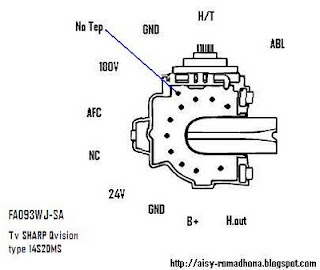

kerusakan ini bisa saja terjadi pada flybacknya yang sot/konslet maka dari itu dibawah ini gambar skema flyback tv sharp sebagai referensi


Persamaannya adalah :

BSC25-0232A (Tv Sharp type
51DXF200, 51WF200MS)

JF0501-32601 (Tv Sharp type
21GXF250E2)

FA-135WJZZ (Tv Sharp type
14R20D)

BSC25-0216F
FA-094WJ-SA (Tv Sharp type
51X200MS)

FA-133WJ (Tv Sharp type
21DF251E)

BSC24-2688S
